蝸輪螺桿升降機范圍、型式（JB/T8809-1998）

2016-05-14 12:29:21

永嘉縣東甌廣豐蝸輪廠 http://www.premiumbandai.cn/

分享到微信朋友圈

1、范圍本標準規定了SWL蝸輪螺桿升降機（以下簡稱升降相）的型式、參數和尺寸。本標準適用于冶金、機械、建筑、水利設備使用的具有起升、下降及借助輔件推進、翻轉的蝸輪螺桿升降機。

2、型式

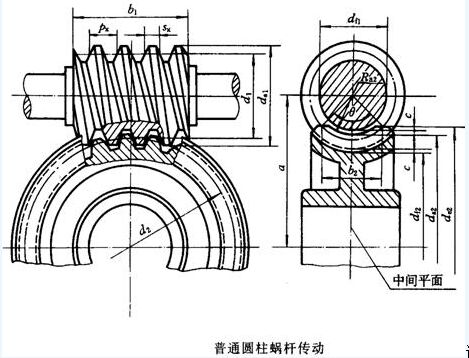

結構型式 1型——螺桿同時作旋轉運動和軸向移動

型——螺桿作旋轉運動，螺桿上的螺母作軸向移動。

裝配型式升降機每種結構型式又分為兩種裝配型式：

A型——螺桿（或螺母）向上移動；

B型——螺桿（或螺母）向下移動。

3、螺桿頭部型式 ——1型結構型式的螺桿頭部分為Ⅰ型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）和Ⅳ型（扁頭型）四種型式； ——2型結構型式的螺桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）兩種型式（見圖2）。 2.4傳動比升降機分為兩種傳動比，即普通（P）和慢速（M）。

螺桿的防護 1型升降機螺桿的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）； 2型升降機螺桿的防護分為：基本型和帶防護罩型（Z）。
